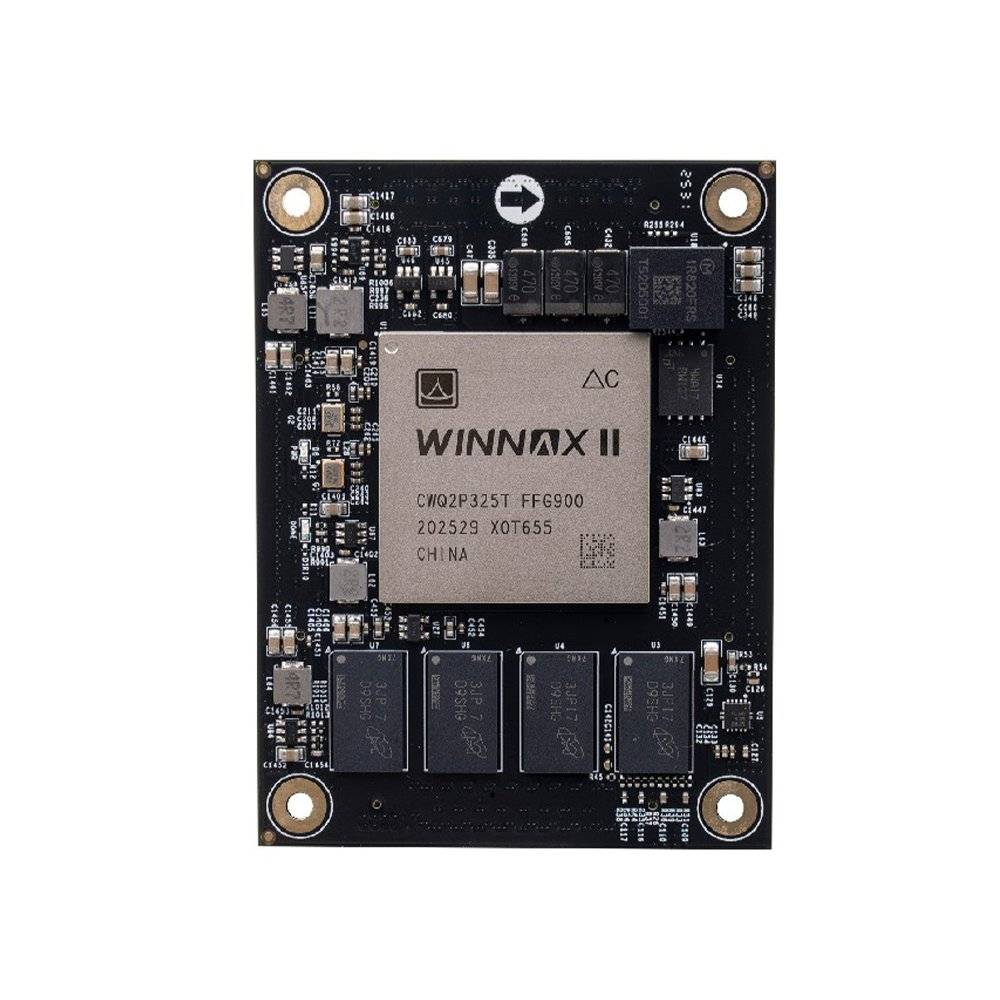

C7K325G 중국 FPGA SoM은 국산 산업용 FPGA 칩 CWQ2P325T-FFG900을 기반으로 -40°C~85°C 전 구간에서 안정적으로 동작합니다. Kintex-7 아키텍처를 따라 326K 로직 셀, 16개 GTX 고속 트랜시버, 2GB 대용량 DDR3 메모리를 통합합니다. 추가 패치 없이 Vivado 개발 생태계와 완전 호환되며, 고신뢰성·비용 효율성·손쉬운 통합을 특징으로 합니다. 국산 대체 및 고성능 임베디드 제어 응용에 이상적인 핵심 플랫폼입니다.
인터페이스, 방열, 구조 및 대량 공급은 프로젝트별 커스텀 가능 · 제출 후 1영업일 이내에 회신드립니다.
C7K325G 중국 FPGA SoM은 국산 산업용 FPGA 칩 CWQ2P325T-FFG900을 기반으로 -40°C~85°C 전 구간에서 안정적으로 동작합니다. Kintex-7 아키텍처를 따라 326K 로직 셀, 16개 GTX 고속 트랜시버, 2GB 대용량 DDR3 메모리를 통합합니다. 추가 패치 없이 Vivado 개발 생태계와 완전 호환되며, 고신뢰성·비용 효율성·손쉬운 통합을 특징으로 합니다. 국산 대체 및 고성능 임베디드 제어 응용에 이상적인 핵심 플랫폼입니다.
| 파라미터 | 사양 |
|---|---|
| SoM 모델 | C7K325G |
| FPGA 칩 모델 | CWQ2P325T-FFG900 |
| DDR 메모리 | DDR3 2GB |
| 칩 등급 | 산업용; 온도 범위: -40°C ~ 85°C |
| 로직 셀 | 326,080 |
| LUT | 50,950 |
| 플립플롭 | 407,600 |
| DSP | 840 |
| Block RAM | 16,020Kb |
| QSPI Flash | 128Mbit |
| I/O 수 | 276 |
| LVDS 차동쌍 | 46 |
| PCIe Gen2 | 1 |
| 트랜시버 | 16 |
| 전압 설정 I/O | 92 |
| DDR3 구성 | 4× 512MB DDR3, 64비트 버스, 최대 1600Mbps |
| QSPI Flash 구성 | FPGA 사용자 데이터 저장용 1× 16MB QSPI Flash |
| 발진기 | 고정밀 LVDS 능동 차동 발진기: 200MHz 시스템 클록; 125MHz 트랜시버 클록 |
| 트랜시버 | 16 GTX, 각각 12.5Gb/s |
| PCIe | PCI Express 2.0 지원 |
| XADC | 1× 12비트, 1Mbps 샘플링 AD |
| LED | PWR LED 1개; DONE 구성 LED 1개 |
| 커넥터 | 4× 120핀 Panasonic 커넥터 |
| 입력 전압 | 5V |
| 치수 | 60mm × 80mm × 11.5mm |
5G/6G 기지국과 고속 네트워크 장비는 프로토콜 처리, 데이터 전달, 결정적 지연 시간에 대해 엄격한 요구 사항을 제시합니다. 고속 트랜시버, 재구성 가능한 프로토콜 스택, 병렬 파이프라인을 통해 FPGA는 100G 광통신, 프로토콜 처리, 네트워크 보안 가속을 지원하며, R&D에서 양산까지 높은 처리량과 저지연의 하드웨어 플랫폼을 제공합니다.
산업 현장은 제어 장비에 대해 넓은 온도 범위, 내간섭성, 결정적 지연 시간을 요구합니다. FPGA는 재구성 가능한 병렬 로직으로 실시간 제어, 프로토콜 해석, 고속 I/O 획득을 처리하여 PLC 확장, 모션 제어, 산업 통신 버스에 높은 신뢰성의 하드웨어 기반을 제공합니다. Duyuan의 산업용 보드는 -40~85°C의 넓은 온도 범위와 장기간 안정적인 공급을 지원하여 장치가 프로토타입 검증에서 양산으로 전환되도록 돕습니다.
대학 연구실에서 기업 사전 연구까지, 알고리즘과 하드웨어 아키텍처를 신속하게 검증하는 것이 프로젝트 성공의 중요한 첫 단계입니다. Duyuan의 FPGA 개발 보드와 SoM은 ASIC 프로토타입 검증, 고속 데이터 수집, 계측기 개발, 학술 연구를 위해 풍부한 고속 인터페이스, 완전한 레퍼런스 디자인, 엔드투엔드 기술 지원을 제공하여 팀이 아이디어를 빠르게 작동하는 하드웨어 시스템으로 전환하도록 돕습니다.
4K/8K 비디오, 머신 비전, 산업 카메라는 종단 간 지연 시간과 인터페이스 커버리지에 대해 엄격한 요구 사항을 제시합니다. 하드웨어 직접 비디오 경로와 병렬 파이프라인을 통해 FPGA는 비디오 인코딩/디코딩, 이미지 전처리, 멀티프로토콜 인터페이스, 저지연 전송에서 마이크로초 수준의 결정적 처리를 제공하여 비디오 서비스와 비전 알고리즘의 심층 맞춤화를 지원합니다.
