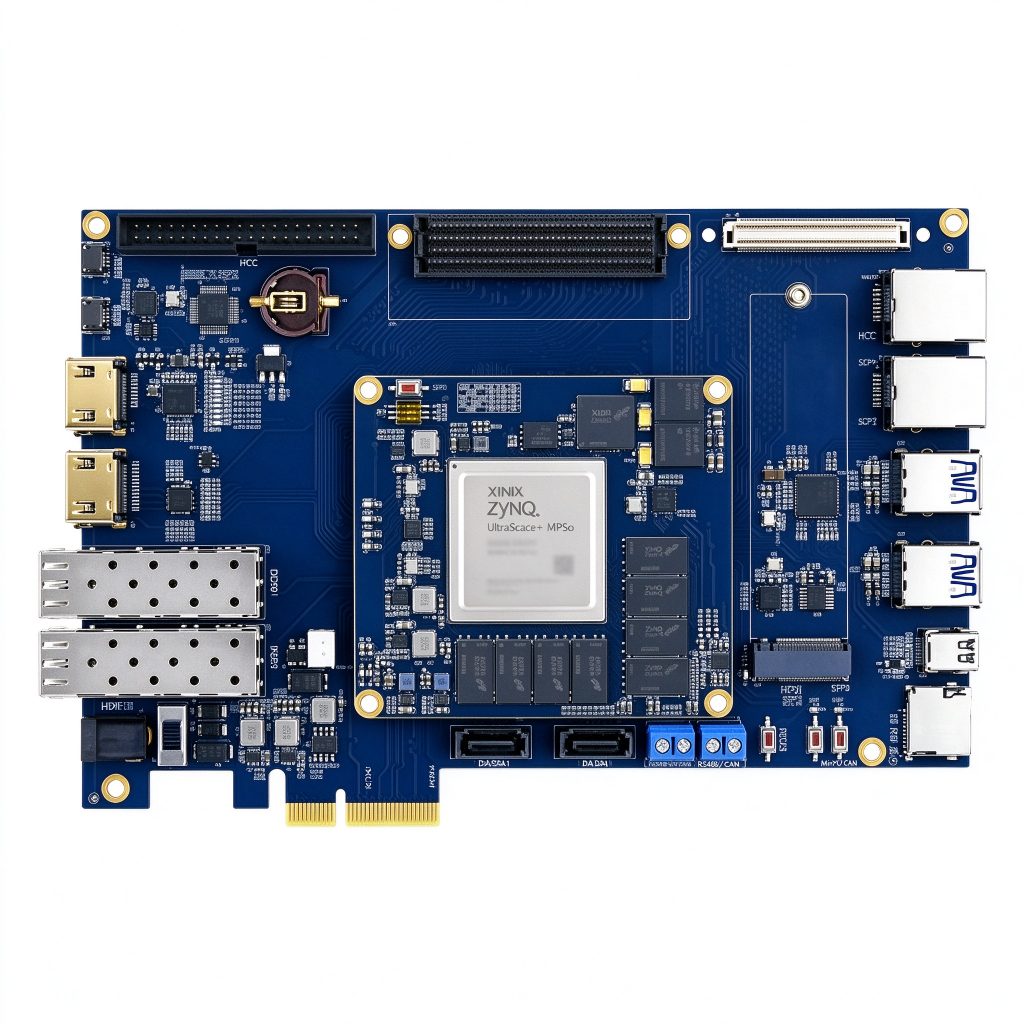

DUUZ7EV Xilinx Zynq UltraScale+ MPSoC XCZU7EV FPGA 개발 보드

보드 모델: DUUZ7EV V1.0

DUUZ7EV 개발 보드는 Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I 산업용 칩을 기반으로 하며, 쿼드코어 ARM Cortex-A53 애플리케이션 프로세서 + 듀얼코어 Cortex-R5F 실시간 프로세서 + Mali-400MP2 GPU를 통합했습니다. PL측은 약 504K 로직 셀, 230K LUT, 1,728 DSP 슬라이스, 11 Mb Block RAM을 제공합니다. 보드에는 PS측 4GB DDR4 + PL측 4GB DDR4, 32GB eMMC 대용량 저장, 20쌍의 GTH 고속 트랜시버가 onboard되어 있습니다. 캐리어 보드는 2× SFP+ 광 포트, PCIe 3.0 x 엣지 커넥터, 듀얼 FMC 확장 포트(HPC + LPC), HDMI 4K 입출력, 듀얼 Gigabit Ethernet, 4× USB 3.0, 2× SATA, Mini DP 출력, 듀얼 MIPI CSI 카메라 인터페이스를 인출합니다. PYNQ 지원으로 빠른 개발이 가능하며, 산업 비전, 비디오 처리, 통신 프로토타이핑 응용에 이상적인 플랫폼입니다. 대표 응용 분야: 산업 자동화 및 머신 비전, 영상 이미지 처리 및 코덱, 5G 통신 프로토타이핑 및 테스트, AI 추론 및 엣지 컴퓨팅, 산업 제어 및 데이터 수집, 연구·교육용 프로토타이핑.

견적 요청 세금 별도 · 대량 및 커스텀 지원 가능
쿼드코어 ARM Cortex-A53 @ 1.3GHz + 듀얼코어 Cortex-R5F @ 533MHz
504K 로직 셀 · 1728 DSP · 11 Mb BRAM
20× GTH 고속 트랜시버 · 총 8GB DDR4
32GB eMMC · 듀얼 FMC 확장(HPC+LPC)
2× SFP+ · PCIe 3.0 x4 · HDMI 입출력

인터페이스, 방열, 구조 및 대량 공급은 프로젝트별 커스텀 가능 · 제출 후 1영업일 이내에 회신드립니다.

제품 사양

데이터 출처: www.profpga.net 공식 제품 페이지

DUUZ7EV 개발 보드는 Xilinx Zynq UltraScale+ MPSoC XCZU7EV-2FFVC1156I 산업용 칩을 기반으로 하며, 쿼드코어 ARM Cortex-A53 애플리케이션 프로세서 + 듀얼코어 Cortex-R5F 실시간 프로세서 + Mali-400MP2 GPU를 통합했습니다. PL측은 약 504K 로직 셀, 230K LUT, 1,728 DSP 슬라이스, 11 Mb Block RAM을 제공합니다. 보드에는 PS측 4GB DDR4 + PL측 4GB DDR4, 32GB eMMC 대용량 저장, 20쌍의 GTH 고속 트랜시버가 onboard되어 있습니다.

캐리어 보드는 2× SFP+ 광 포트, PCIe 3.0 x 엣지 커넥터, 듀얼 FMC 확장 포트(HPC + LPC), HDMI 4K 입출력, 듀얼 Gigabit Ethernet, 4× USB 3.0, 2× SATA, Mini DP 출력, 듀얼 MIPI CSI 카메라 인터페이스를 인출합니다. PYNQ 지원으로 빠른 개발이 가능하며, 산업 비전, 비디오 처리, 통신 프로토타이핑 응용에 이상적인 플랫폼입니다.

대표 응용 분야: 산업 자동화 및 머신 비전, 영상 이미지 처리 및 코덱, 5G 통신 프로토타이핑 및 테스트, AI 추론 및 엣지 컴퓨팅, 산업 제어 및 데이터 수집, 연구·교육용 프로토타이핑.

파라미터 사양
제품 모델 DUUZ7EV V1.0
MPSoC 칩 Xilinx XCZU7EV-2FFVC1156I (Industrial)
PS 프로세서 Quad ARM Cortex-A53 @ 1.3GHz + Dual Cortex-R5F @ 533MHz
GPU Mali-400MP2 @ 667MHz
PL 로직 셀 약 504,000 Logic Cells
PL LUT 230,000 LUTs
PL DSP 슬라이스 1,728
PL Block RAM 11 Mb
GTH 트랜시버 20쌍 TX/RX · 레인당 최대 16.3 Gbps
GTR 트랜시버 4쌍 TX/RX (PS측)
DDR4 메모리 PS 4GB + PL 4GB
eMMC 저장 32GB
QSPI Flash 256Mb + 256Mb 이중 부트
부트 모드 JTAG · QSPI · SD · eMMC
광 인터페이스 2 × SFP+ (10G)
FMC 확장 1 × FMC HPC (8 GTH, 72 I/O) + 1 × FMC LPC
PCIe PCIe 3.0 x 엣지 커넥터
이더넷 PS 1× GigE + PL 1× GigE
비디오 1 × HDMI 입력 + 1 × HDMI 2.0 출력 + 1 × Mini DP
USB 4 × USB 3.0 host
저장 확장 2 × SATA · 1 × SD 카드 · 1 × M.2 NVMe SSD
MIPI 2× MIPI CSI-2 카메라 입력
기타 UART · RS485 · CAN · 사용자 LED 4개 · 푸시 버튼 4개 · RTC · EEPROM
SoM 크기 85 × 75 mm (168P 보드투보드 ×2)
캐리어 크기 180 × 140 mm · ENIG
전원 공급 +12V / 3A DC 입력

대표 응용 시나리오

하나의 플랫폼, 다양한 역할

인공지능

AI 모델 배포에는 컴퓨팅 성능, 대역폭, 전력 효율의 균형 잡힌 조합이 요구됩니다. 하드웨어 병렬성, 재구성 가능한 데이터 경로, 풍부한 고속 인터페이스를 통해 FPGA와 MPSoC는 CNN/YOLO 추론, Vitis-AI 가속, 엣지 인텔리전스 단말을 위한 저지연·고에너지 효율의 이기종 컴퓨팅을 제공하여 알고리즘의 신속한 이식과 제품 배포를 가능하게 합니다.

통신

5G/6G 기지국과 고속 네트워크 장비는 프로토콜 처리, 데이터 전달, 결정적 지연 시간에 대해 엄격한 요구 사항을 제시합니다. 고속 트랜시버, 재구성 가능한 프로토콜 스택, 병렬 파이프라인을 통해 FPGA는 100G 광통신, 프로토콜 처리, 네트워크 보안 가속을 지원하며, R&D에서 양산까지 높은 처리량과 저지연의 하드웨어 플랫폼을 제공합니다.

산업 제어

산업 현장은 제어 장비에 대해 넓은 온도 범위, 내간섭성, 결정적 지연 시간을 요구합니다. FPGA는 재구성 가능한 병렬 로직으로 실시간 제어, 프로토콜 해석, 고속 I/O 획득을 처리하여 PLC 확장, 모션 제어, 산업 통신 버스에 높은 신뢰성의 하드웨어 기반을 제공합니다. Duyuan의 산업용 보드는 -40~85°C의 넓은 온도 범위와 장기간 안정적인 공급을 지원하여 장치가 프로토타입 검증에서 양산으로 전환되도록 돕습니다.

영상·이미지 처리

4K/8K 비디오, 머신 비전, 산업 카메라는 종단 간 지연 시간과 인터페이스 커버리지에 대해 엄격한 요구 사항을 제시합니다. 하드웨어 직접 비디오 경로와 병렬 파이프라인을 통해 FPGA는 비디오 인코딩/디코딩, 이미지 전처리, 멀티프로토콜 인터페이스, 저지연 전송에서 마이크로초 수준의 결정적 처리를 제공하여 비디오 서비스와 비전 알고리즘의 심층 맞춤화를 지원합니다.

이 제품에 관심이 있거나 커스텀이 필요하신가요?

제출 후 1영업일 이내에 회신드리며, 선택 상담, 파라미터 커스텀 및 대량 공급을 지원합니다.

문의 · +86 18621324348
