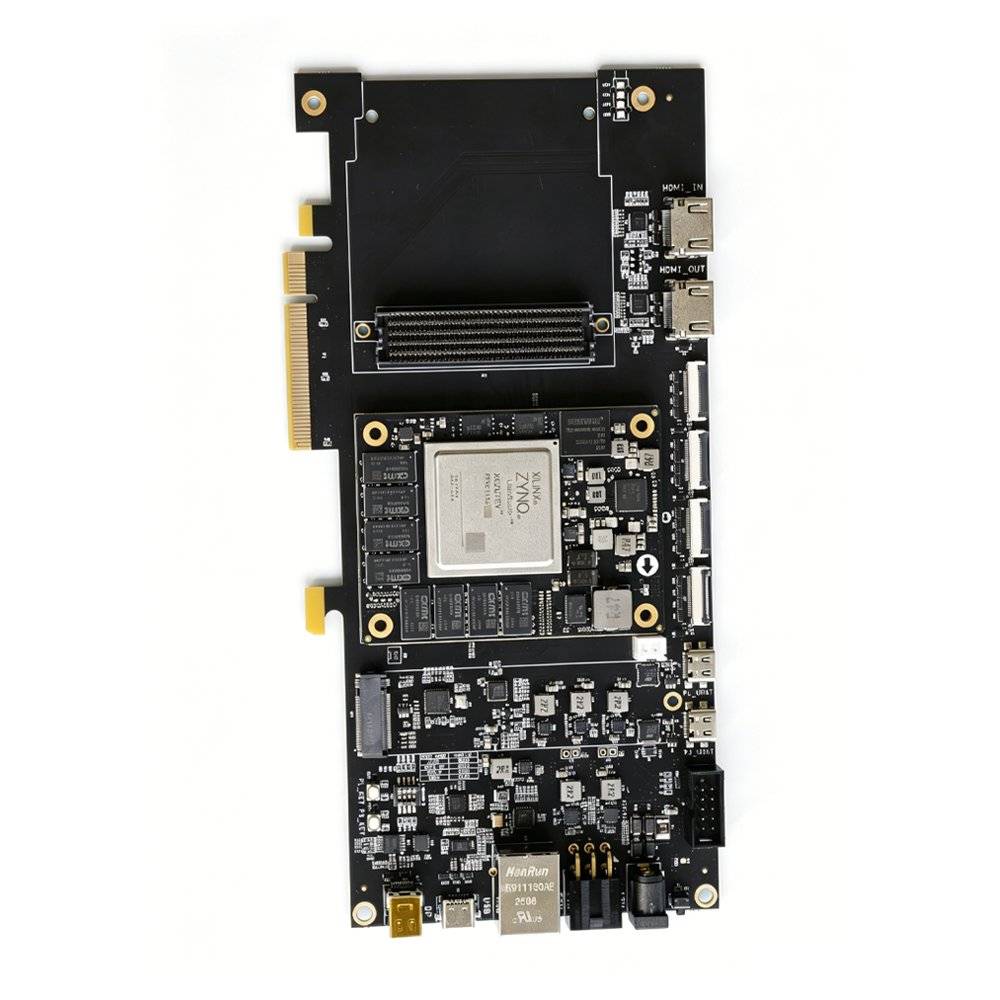

산업용 XCZU7EV-2FFVC1156I MPSoC를 기반으로 한 고성능 PCIe 비디오 처리 개발 보드입니다. 대용량 로직 자원, DSP 어레이, 네이티브 H.264/H.265 하드웨어 인코딩/디코딩을 갖춘 VCU 하드웨어 코덱 엔진을 통합하여 고화질·저지연·다중 인터페이스 비디오 시스템 개발을 위해 설계되었습니다. (공식 사이트에는 XCZU7EG/XCZU7CG/XCZU11EG 2FFVC1156I 모듈과의 호환도 명시되어 있습니다.)
인터페이스, 방열, 구조 및 대량 공급은 프로젝트별 커스텀 가능 · 제출 후 1영업일 이내에 회신드립니다.
산업용 XCZU7EV-2FFVC1156I MPSoC를 기반으로 한 고성능 PCIe 비디오 처리 개발 보드입니다. 대용량 로직 자원, DSP 어레이, 네이티브 H.264/H.265 하드웨어 인코딩/디코딩을 갖춘 VCU 하드웨어 코덱 엔진을 통합하여 고화질·저지연·다중 인터페이스 비디오 시스템 개발을 위해 설계되었습니다. (공식 사이트에는 XCZU7EG/XCZU7CG/XCZU11EG 2FFVC1156I 모듈과의 호환도 명시되어 있습니다.)
| 파라미터 | 사양 |
|---|---|
| 보드 모델 | ZU7EV (SoM + 캐리어 보드) |
| FPGA 칩 모델 | XCZU7EV-2FFVC1156I |
| 칩 등급 | 산업용; 온도 범위: -40°C ~ 85°C |
| CPU 코어 | ARM 쿼드코어 Cortex™-A53, 듀얼코어 Cortex™-R5F |
| GPU 코어 | Mali™-400 MP2 |
| VCU (비디오 코덱) | H.264/H.265@4K 120Hz |
| PS 고속 인터페이스 | PCIe Gen2 x4, 2× USB 3.0, SATA 3.1, DisplayPort, 4× Tri-mode Gigabit Ethernet |
| PS 저속 인터페이스 | 2× USB 2.0, 2× SD/SDIO, 2× UART, 2× CAN 2.0B, 2× I2C, 2× SPI, 4× 32b GPIO |
| 로직 셀 | 504K |
| LUT | 230.4K |
| 플립플롭 | 460.8K |
| DSP | 12288 |
| Block RAM | 11Mb |
| UltraRAM | 27Mb |
| QSPI Flash | 1Gbit (128MB) 듀얼 QSPI Flash |
| FMC HPC | 34 IO쌍, 8 GTY 트랜시버쌍 |
| PS측 DDR4 | 4GB, 64비트, 2400Mbps |
| PL측 DDR4 | 4GB, 64비트, 2400Mbps |
| PCIe | PCIe 골드핑거 1개, PCIe 3.0 x8, 최대 64Gbps |
| FMC 확장 | LA 34 IO쌍, 8 GTH 트랜시버쌍, 최대 16G |
| DP 출력 | Mini DisplayPort 출력 1개, 4K@30Hz 또는 1080P@60Hz |
| M.2 포트 | 1 PCIe 2.0 x1 M.2, M.2 SSD 지원 |
| Gigabit Ethernet 포트 | 1 |
| USB 3.0 포트 | 1 Type-C, HOST/SLAVE/OTG 지원 |
| USB UART | 1 Type-C to UART |
| JTAG 디버그 포트 | 1 × 10핀 2.54mm 표준 JTAG |
| Micro SD 슬롯 | 1 |
| HDMI 입력 | 1 × HDMI 2.0, 최대 4K@60 |
| HDMI 출력 | 1 × HDMI 2.0, 최대 4K@60 |
| MIPI 포트 | 4개, CSI 및 DSI 지원, 양방향, 포트당 4레인 @2.5G, Raspberry Pi MIPI 호환 |
| LVDS 포트 | MIPI와 공유; LVDS 출력용 1.8V 설정 가능 |
AI 모델 배포에는 컴퓨팅 성능, 대역폭, 전력 효율의 균형 잡힌 조합이 요구됩니다. 하드웨어 병렬성, 재구성 가능한 데이터 경로, 풍부한 고속 인터페이스를 통해 FPGA와 MPSoC는 CNN/YOLO 추론, Vitis-AI 가속, 엣지 인텔리전스 단말을 위한 저지연·고에너지 효율의 이기종 컴퓨팅을 제공하여 알고리즘의 신속한 이식과 제품 배포를 가능하게 합니다.
산업 현장은 제어 장비에 대해 넓은 온도 범위, 내간섭성, 결정적 지연 시간을 요구합니다. FPGA는 재구성 가능한 병렬 로직으로 실시간 제어, 프로토콜 해석, 고속 I/O 획득을 처리하여 PLC 확장, 모션 제어, 산업 통신 버스에 높은 신뢰성의 하드웨어 기반을 제공합니다. Duyuan의 산업용 보드는 -40~85°C의 넓은 온도 범위와 장기간 안정적인 공급을 지원하여 장치가 프로토타입 검증에서 양산으로 전환되도록 돕습니다.
의료 장비는 최고 수준의 화질, 실시간 성능, 신뢰성을 요구합니다. FPGA는 내시경 ISP, 의료 영상 처리, 장치 제어를 위한 저지연 파이프라인과 고신뢰성 하드웨어를 제공하여, 중국 기반 의료 기기가 이미지 향상, 인터페이스 프로토콜, 시스템 소형화에서 독립적이고 통제 가능한 개발을 달성하도록 돕습니다.
대학 연구실에서 기업 사전 연구까지, 알고리즘과 하드웨어 아키텍처를 신속하게 검증하는 것이 프로젝트 성공의 중요한 첫 단계입니다. Duyuan의 FPGA 개발 보드와 SoM은 ASIC 프로토타입 검증, 고속 데이터 수집, 계측기 개발, 학술 연구를 위해 풍부한 고속 인터페이스, 완전한 레퍼런스 디자인, 엔드투엔드 기술 지원을 제공하여 팀이 아이디어를 빠르게 작동하는 하드웨어 시스템으로 전환하도록 돕습니다.
